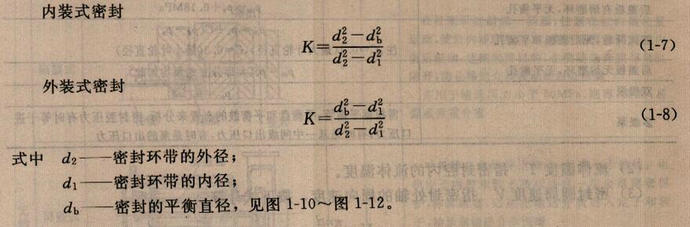

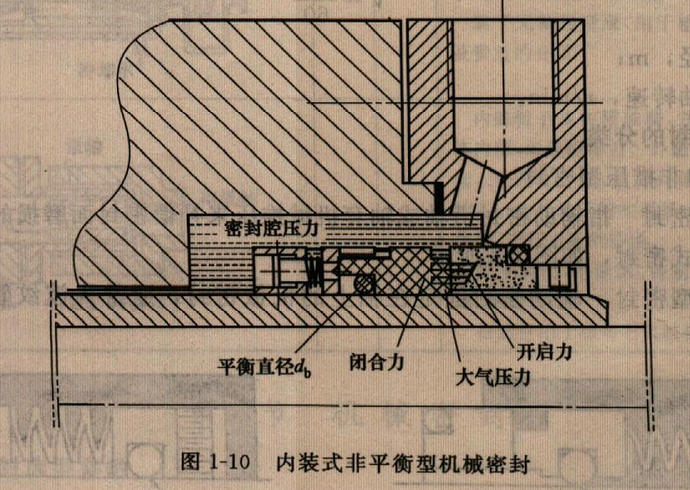

二、机械密封的分类 2.平衡型和非平衡型密封 (1)载荷系数K ) 载荷系数K是指密封流体压力作用在补偿环上,使之对于非补偿环趋于闭合的有效作用面积与密封环带面积之比。 (2)端面比压pc端面比压p。是指作用在密封环带上单位面积上净剩的闭合力。 pc=ps+p(K一λ) 式中ps弹簧比压; λ-反压系数,指密封端面间流体膜平均压力pm与密封流体压力p的比值,对于水,λ=0.5。 (3)平衡型和非平衡型密封载荷系数 K>1,密封为非平衡型密封,如图1-10所示。 非平衡型密封当压力大于一定的限度,密封面间的液膜就会被挤出。在丧失液膜润滑及高负荷的作用下,密封端面会很快损坏。因此非平衡型一般可以用于低压。但对润滑性能差、低沸点、易汽化介质及高速工况,即使在低压下,也应选用平衡型密封。 载荷系数K<1,密封为平衡型密封,如图1-11、图1-12所示,平衡型密封能用于各种压力场合。
